HOW TO MAKE USB ASP
VIA LAPTOP
Salam elektro,untuk kalian yang ingin mengupload program file.hexa kedalam mikrocontroller pasi kalian membutuhkan usb asp,nah daripada kalian beli mending kalian bisa membuatnya sendiri (pengalamannya dapat,design bisa sesuka hati,troubleshoot mudah dan masih banyak lagi deh keuntungan buat sendiri)
2. Buka software progisp172
3. Hubungkan usb asp dengan laptop,jika sudah terhubung maka akan seperti dibawah ini,jika belum bisa terhubung/belum mempunyai drivernya kalian bisa download disini lalu kalian instal melalui device manager,tutorialnya ada di folder download
4. Kalian select IC (ATmega 8)
5. Kalian setting fusebit,karena default ic atmega 8 menggunakan internal oscilator 1Mhz sedangkan rangkaian usb asp menggunakan oscilator external 12 mhz maka dari itu kalian harus mengaturnya terlebih dahulu
6. Jika jendela settingan fusebit sudah terbuka kalian atur seperti gambah dibawah ini
jika kalian salah mengatur fuse bit,ic kalian akan ke lock artinya mati suri jadi be careful !
7. Jika sudah kalian write dan tidak ada kegagalan,kembali lagi ke jendela awal software progisp172,sekarang kalian masukan firmware yang sudah kalian download dengan cara
8. Jika kalian sudah open firware,kalian klik Auto
9. Selanjutnya kalian lepaskan sambungan usb asp dan minimum system atmega8,kemudian kalian ikuti langkah-langkah dibawah ini
Siapkan alat dan bahan :
Salam elektro,untuk kalian yang ingin mengupload program file.hexa kedalam mikrocontroller pasi kalian membutuhkan usb asp,nah daripada kalian beli mending kalian bisa membuatnya sendiri (pengalamannya dapat,design bisa sesuka hati,troubleshoot mudah dan masih banyak lagi deh keuntungan buat sendiri)
TOLONG BACA DENGAN DETAIL !
1. Langkah pertama jika kalian belum sama sekali mempunyai usb asp kalian bisa minjem dulu sama temen,masukan terlebih dahulu firmware usbasp atmega 8 kalian download disini dengan menggunakan progisp 172 kalian download disini,sambungkan usb asp kalian dengan minimum system atmega 8 lihat gambar dibawah atau download skematik disini
1. Langkah pertama jika kalian belum sama sekali mempunyai usb asp kalian bisa minjem dulu sama temen,masukan terlebih dahulu firmware usbasp atmega 8 kalian download disini dengan menggunakan progisp 172 kalian download disini,sambungkan usb asp kalian dengan minimum system atmega 8 lihat gambar dibawah atau download skematik disini
2. Buka software progisp172
3. Hubungkan usb asp dengan laptop,jika sudah terhubung maka akan seperti dibawah ini,jika belum bisa terhubung/belum mempunyai drivernya kalian bisa download disini lalu kalian instal melalui device manager,tutorialnya ada di folder download
4. Kalian select IC (ATmega 8)
5. Kalian setting fusebit,karena default ic atmega 8 menggunakan internal oscilator 1Mhz sedangkan rangkaian usb asp menggunakan oscilator external 12 mhz maka dari itu kalian harus mengaturnya terlebih dahulu

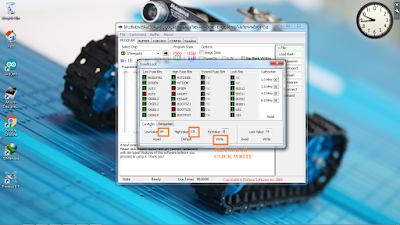

6. Jika jendela settingan fusebit sudah terbuka kalian atur seperti gambah dibawah ini
jika kalian salah mengatur fuse bit,ic kalian akan ke lock artinya mati suri jadi be careful !
7. Jika sudah kalian write dan tidak ada kegagalan,kembali lagi ke jendela awal software progisp172,sekarang kalian masukan firmware yang sudah kalian download dengan cara

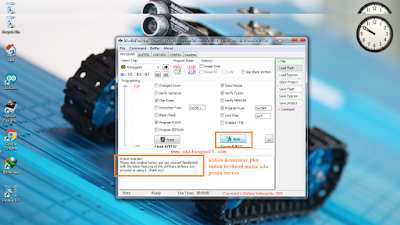

8. Jika kalian sudah open firware,kalian klik Auto
9. Selanjutnya kalian lepaskan sambungan usb asp dan minimum system atmega8,kemudian kalian ikuti langkah-langkah dibawah ini
Siapkan alat dan bahan :
- Atmega 8 dip + socket ic
- Capacitor 22pf (2)
- Crystal 12 Mhz
- Capacitor 100nf
- Resistor 68 Ohm (2)
- Resistor 2k2
- Diode 3.6 volt (2)
- Resistor 10k 1/4 (2)
- Resistor 1 K 1/4
- Connector USB
- Connector ISP
- Led 3mm merah
- Led 3mm hijau
- Download skematik pdf
10. Rangkailah atmega 8 yang sudah diisi firmware tadi dengan komponen lainnya lihat gambar dibawah
11. Jika sudah dirangkai dengan baik dan benar,coba kalian buka lagi software prog isp,lalu sambungan rangkaian kalian dengan laptop/PC,jika berhasil maka akan seperti ini
12. Apabila kalian ingin membuatnya terlihat lebih rapih,kalian bisa bisa mendesign pcb dengan menggunakan software atau bisa kalian gunakan pcb bolong/matrix,dibawah ini contoh design usb asp versi aruselektronika.blogspot.co.id menggunakan software altium
