WRITE TEXT TFT DISPLAY

VIA ARDUINO UNO

Salam elektro,apakah kalian sudah pernah akses lcd 16x2 ?  jika sudah pernah maka tidak beda jauh dengan tft display ini yaitu sama sama bisa menampilkan character,nah yang membedakan tft display ini lebih canggih,layar tft ini bisa kalian atur dari mulai warna text,background text,screen rotation display,bahkan tft display ini mampu import image dari laptop,dan yang tak kalah menarik beberapa tipe tft display bisa mendukung layar touchsreen pokonya masih banyak lagi,nah untuk lebih jelasnya bisa kalian simak penjelasannya dibawah ini.

TOLONG BACA DENGAN DETAIL !

Siapkan alat dan bahan :

• TFT display 2.4 inch

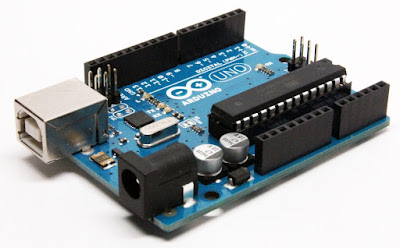

• Arduino Uno
• Laptop
• Software arduino ide
• Kabel usb
• Download Library <Adafruit_GFX.h> (tutorial instal library klik disini)
• Download Library <Adafruit_TFTLCD.h> (tutorial instal library klik disini)
• Datasheet TFT display 2.4 inch

1. Sambungkan arduino & tft display 2.4 inch shield


CATATAN !
a. Coba kalian coba wiring tft display dengan breadboard,lihat pin mana saja yang terhubung dengan tft display
b. Biasanya jenis tft ini bisa digunakan juga pada board arduino mega

2. Copy paste sketch/program di bawah ini  ke dalam software arduino

/*Programmer by Fickry Muhammad
 */
#include
#include
#define LCD_CS A3
#define LCD_CD A2
#define LCD_WR A1
#define LCD_RD A0
#define LCD_RESET A4

Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);

#define BLACK 0x0000
#define RED 0xF800
#define GREEN 0x07E0
#define WHITE 0xFFFF
#define BLUE 0x001F
#define CYAN 0x07FF
#define YELLOW 0xFFE0
#define MAGENTA 0xF81F

void setup(void)
{
 tft.begin(0x9341);
 tft.fillScreen(WHITE); // here you can change the background color
}
void loop(void)
{
 tft.setTextSize(3); //you can change the font size here
 tft.setTextColor(BLACK); // you can change the font color here
                          //You can enter your text here
 tft.println(" ");
 tft.println(" Simple");
 tft.println(" Arduino");
 tft.println(" TFT Display");
 tft.println(" arus");
 tft.println(" elektronika");
 tft.setTextColor(BLUE);
 tft.println("Heloo :)");
 delay(9999999999);
}

3. Verify program arduino,apabila tidak terjadi error lanjut dengan proses upload

4, Upload program,apabila succes akan muncul tulisan done uploading,apabila ada yang belum tahu bagaimana cara upload code/sketch ke board arduino bisa baca disini

5. Succes,sekarang kalian tinggal lihat tft display, karakter atau nilai apa yang akan tampil ,tft display ini bisa menampilkan berbagai macam karakter dan nilai variable bahkan bisa menampilkan animasi (animasi/gif) bisa baca disini ,data tiap lcdnya bisa kalian rubah dengan mengganti sketch/program di arduino
