TOLONG BACA DENGAN DETAIL !
Siapkan alat dan bahan :
- Module P10 ukuran 16x32 (5)
- Controller XU2W include wifi (1)
- Power supply 5V 5A (1)
- Kabel control P10 (5)
- Kabel power ukuran besar (10 meter)
- Kabel AC (panjang disesuaikan)
- Laptop
- Flashdisk
- Software Xshow Led (laptop)
- Sofware Kaler Led (android)
- Frame (tambahan)
CATATAN !
a. Jumlah module P10 jangan jadi patokan jika kalian ingin membuat running text (1 saja sudah cukup untuk sekerdar latihan)
b. Tipe / jenis controller jangan jadi patokan jika kalian ingin membuat running text, karena banyak sekali jenis controller untuk meng-control module P10, dan biasanya jika kalian membeli module controller akan disertakan juga CD sofware
c. alat dan bahan diatas adalah patokan running text yang pernah saya buat dengan ukuran 16 x 160 cm (P10 5x single color) dengan controller XU2W
d. untuk kabel power gunakan kabel yang besar !
e. jika module p10 tidak muncul tulisan / blank kalian coba periksa sambungan kabel controller (jika kabel controller terbalik tidak akan merusak module jadi silahkan kalian sesuaikan sampai module berjalan), terkecuali untuk sambungan power jangan sampai terbalik, karena bisa merusak module !
a. Jumlah module P10 jangan jadi patokan jika kalian ingin membuat running text (1 saja sudah cukup untuk sekerdar latihan)
b. Tipe / jenis controller jangan jadi patokan jika kalian ingin membuat running text, karena banyak sekali jenis controller untuk meng-control module P10, dan biasanya jika kalian membeli module controller akan disertakan juga CD sofware
c. alat dan bahan diatas adalah patokan running text yang pernah saya buat dengan ukuran 16 x 160 cm (P10 5x single color) dengan controller XU2W
d. untuk kabel power gunakan kabel yang besar !
e. jika module p10 tidak muncul tulisan / blank kalian coba periksa sambungan kabel controller (jika kabel controller terbalik tidak akan merusak module jadi silahkan kalian sesuaikan sampai module berjalan), terkecuali untuk sambungan power jangan sampai terbalik, karena bisa merusak module !
1. Sambungkan semua komponen sesuai dengan gambar
2. Jika kalian sudah selesai wiring module" running text (pastikan wiring sudah benar !) kalian coba beri tegangan AC pada power supply,jika wiring sudah benar led pada controller akan hidup,dan module p10 akan menampilkan tulisan china, dan coba kalian tekan tombol pada controller ber kali-kali lihat perubahan yang terjadi,jika module tidak menampilkan tulisan sama sekali pastikan kabel controller tidak terbalik,dan pastikan juga setiap module sudah mendapatkan power dari power supply
2. Jika kalian sudah selesai wiring module" running text (pastikan wiring sudah benar !) kalian coba beri tegangan AC pada power supply,jika wiring sudah benar led pada controller akan hidup,dan module p10 akan menampilkan tulisan china, dan coba kalian tekan tombol pada controller ber kali-kali lihat perubahan yang terjadi,jika module tidak menampilkan tulisan sama sekali pastikan kabel controller tidak terbalik,dan pastikan juga setiap module sudah mendapatkan power dari power supply

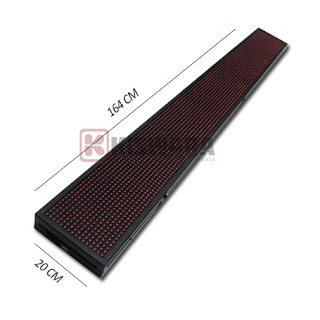

3. Selanjutnya yang kalian butuhkan adalah box,dengan box ini running text akan tersusun secara rapih,ukuran box disesuaikan dengan kebutuhan,contoh box seperti dibawah ini
4. Jika Wiring sudah selesai, dan module sudah menampilkan tulisan china, mari kita beralih pada software,untuk mengganti tulisan / border / style dll
5. Kalian buka software XShow yang sudah kalian download / jika kalian ingin mengedit menggunakan smartphone bisa kalian gunakan software Kaler LED via wifi,tapi saya sarankan untuk menggunakan laptop saja,karena lebih mudah dan leluasa, kecuali untuk mengedit brightnest,timer bisa kalian gunakan smartphone
6. Jika software sudah terbuka,pada menu bar kalian pilih File > New maka akan tampil seperti ini
7. Nah untuk setting bagian ini bisa kalian sesuaikan dengan running text yang sudah kalian buat disini patokan 1 module P10 ukurannya 16x32,tinggi 16 panjang 32,jadi asumsi saya membuat dengan 5 module settingngannnya seperti ini,5 module 32x5 = 160 dengan controller XU2W > Oke
8. Kemudian kalian click icon subtitle
9. Selanjutnya kalian tinggal tulis kata kata yang kalian inginkan pada kolom yang sudah disediakan, dan kalian geser garis hijau jika tulisan tidak cukup
10. nah selanjutnya tinggal belajar aja sama fitur-fitur yang lainnya (mudah dijamin)
11. sekarang cukup sampai memasukan tulisan saja, oke selanjukan kalian hubungkan flashdisk pada laptop/pc,kemudian kalian click pada icon export
12. Kemudian kalian pilih drive flashdisk kalian
13. Kemudian kalian bisa setting timer,brightnest secara manual sebelum kita export
14. Jika sudah kalian setting semuanya,kalian click export,tunggu beberapa saat jika berhasil maka akan muncul tulisan export succes !
15. Jika sudah,kalian eject flashdisk kalian lalu cabut,kemudian kalian hubungkan flashdisk kalian pada port usb XU2W (running text dalam keadaanya nyala) tunggu beberapa saat,jika berhasil selamaaaaaat tulisan running text sudah ter-update,kalian cabut kembali flashdisknya
Running text yang pernah saya buat
Budayakan mempelajarinya hingga benar benar paham,jika merasa belum paham bisa ajukan pertanyaan di komentar atau contact facebook saya atau email fickrymhd@gmail.com
5. Kalian buka software XShow yang sudah kalian download / jika kalian ingin mengedit menggunakan smartphone bisa kalian gunakan software Kaler LED via wifi,tapi saya sarankan untuk menggunakan laptop saja,karena lebih mudah dan leluasa, kecuali untuk mengedit brightnest,timer bisa kalian gunakan smartphone
6. Jika software sudah terbuka,pada menu bar kalian pilih File > New maka akan tampil seperti ini
7. Nah untuk setting bagian ini bisa kalian sesuaikan dengan running text yang sudah kalian buat disini patokan 1 module P10 ukurannya 16x32,tinggi 16 panjang 32,jadi asumsi saya membuat dengan 5 module settingngannnya seperti ini,5 module 32x5 = 160 dengan controller XU2W > Oke
8. Kemudian kalian click icon subtitle
9. Selanjutnya kalian tinggal tulis kata kata yang kalian inginkan pada kolom yang sudah disediakan, dan kalian geser garis hijau jika tulisan tidak cukup
10. nah selanjutnya tinggal belajar aja sama fitur-fitur yang lainnya (mudah dijamin)
11. sekarang cukup sampai memasukan tulisan saja, oke selanjukan kalian hubungkan flashdisk pada laptop/pc,kemudian kalian click pada icon export
12. Kemudian kalian pilih drive flashdisk kalian
13. Kemudian kalian bisa setting timer,brightnest secara manual sebelum kita export
14. Jika sudah kalian setting semuanya,kalian click export,tunggu beberapa saat jika berhasil maka akan muncul tulisan export succes !
15. Jika sudah,kalian eject flashdisk kalian lalu cabut,kemudian kalian hubungkan flashdisk kalian pada port usb XU2W (running text dalam keadaanya nyala) tunggu beberapa saat,jika berhasil selamaaaaaat tulisan running text sudah ter-update,kalian cabut kembali flashdisknya
Running text yang pernah saya buat
Budayakan mempelajarinya hingga benar benar paham,jika merasa belum paham bisa ajukan pertanyaan di komentar atau contact facebook saya atau email fickrymhd@gmail.com
