Simulasi Arduino Software Proteus 8


Pernahkah kalian terkendala jika kalian sudah selesai membuat program pada software arduino,lalu hardware belum siap ? nah solusinya kalian bisa gunakan software proteus (simulasi),software simulasi fungsinya tidak berbeda jauh dengan real hardware,namun software bawaan proteus belum tersedia library board arduino,maka dari itu kalian harus menambahkannya terlebih dahulu,bagaimana caranya ? silahkan kalian simak penjelasaannya dibawah ini

Jika kalian sama sekali belum pernah menggunakan board arduino dalam software proteus isis kalian ikuti penjelasannnya dibawah ini

1. Kalian download terlebih dahulu library board arduino proteus

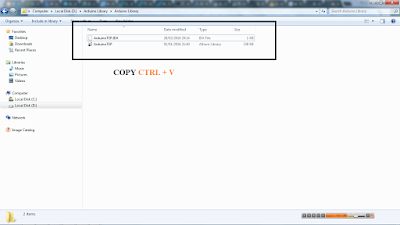

2. Jika kalian sudah men downloadnya kalian extract file tersebut lalu kalian buka folder Arduino Library kemudian kalian copy kedua file ArduinoTEP


3. Kalian paste ke 2 file tersebut C ProgramFiles(x86) > Labcenter Electronics > Proteus 8 Professional LIBRARY > kemudian kalian paste file tersebut


4. Untuk memastikan library sudah include atau belum,kalian buka software proteus cari komponen dengan keyword arduino jika berhasil maka board arduino akan tampil,tinggal kalian gunakan

Jika kalian sudah berhasil instal board arduino,sekarang kita lanjut ke tahap simulasi,kita cek apakah board itu berfungsi dengan  baik atau tidak


1. Kalian buat program pada software arduino (bebas) contoh aruselektronika membuat program lcd 16x2

2. Jika sudah kalian masuk menu bar  Preference kalian checklist pada bagian compilation & upload > Oke

3. Sekarang kalian balik lagi pada menu utama,kemudian kalian click tombol verify


4. Jika program tidak terjadi error,kalian liat pada bagian pesan,kalian cari file dengan extensions .hex,kemudian kalian copy atau dengan menekan tombol CTRL + C pada keyboard


5. Selanjutnya kalian buka kembali software proteus isis,kemudian kalian rangkai board arduino dengan lcd,jika sudah kalian rangkai kalian click 2x pada board arduino


6. Jika sudah muncul jendela profil arduino kalian paste-kan atau CTRL + V pada bagian program file > oke

7. Coba kalian simulasikan,jika berhasil maka lcd akan mencetak char


CATATAN !
a. Settingan jenis board arduino yang kalian gunakan pada software arduino maupun proteus harus SAMA jika tidak maka akan terjadi error pada saat simulasi
