Membuat Library Component Pada Software Altium

Pada tulisan ini saya akan mencoba memberi sedikit tutorial cara membuat library component pada software altium, silahkan kalian simak mudah mudahan bermanfaat

1.Buka software altium

2.Click File > New > Project > Integrated Library

Instruction

3.Click kanan pada Integrated Library > Ad New to Project > Schematic Library

4.Click kanan pada Integrated Library > Ad New to Project  > PCB Library

5.Click Kanan pada Integrated Library > Save (Save Dalam Satu Folder)  > Save Sebanyak 3x

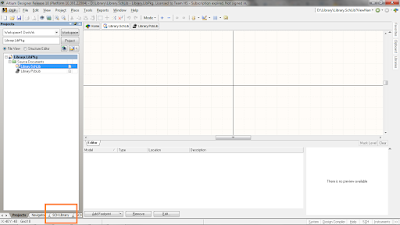

6.Kita mulai dengan membuat schematic, buka file schematic pada menu bar bagian bawah kalian click SCH Library

7.Kita coba membuat library IC NE555, clik add > beri nama component NE555 > oke

8.Kalian gambar schematic kompoen NE555 (Bebas), pada menu bar bagian atas kalian bisa memilih bentuk yang kalian inginkan

9.Selanjutnya kalian tambahkan designator / place pin kemudian sesuaikan nomber pin dan fungsinya (lihat gambar diatas IC NE555)  > save

10.Selanjutnya kita buat pcb library, buka file pcb pada menu bar bagian bawah kalian click PCB Library

11.Click kanan pada bagain PCB Componen > New Blank Component

12.Click kiri 2x pada pcb component, kemudian beri nama "NE555"

13.Selanjutnya kita buat pads ic ne555, kalian download terlebih dahulu datasheet ic ne555, kita lihat pada bagian mechanical data disana terdapat ukuran jarak antar kaki komponen lebar komponen dll, nah disini lah acuan kita untuk membuat pcb library ic ne555

14.Kalian masukan terlebih dahulu pad/lubang

15.Atur lubang pad sesuai mechanical data ic ne555 kita lihat lubang ic ne555 sebesar 0.58mm, untuk bagian shape / bagian batas solder kalian bisa atur sendiri (sesuai kebutuhan)

16.Kalian buat 8 pad sesuai kaki komponen ic ne555, kemudian kalian atur jarak antar pad sesuai mechanical data ic ne555

17. Agar tampilan lebih menarik kalian bisa tambahkan top overlay dan 3d body, untuk 3d body kalian bisa lihat tutorial sebelumnya

18.Selanjutnya kalian tinggal memberi penamaan nomber pada setiap pad agar nantinya sesuai dengan schematic > save

19.Kalian buka lagi file ic ne555 schematic Add Footprint > Browse > Masukan Library Yang Sudah Dibuat > Oke

20. Selanjutnya kalian tinggal instal librarynya

Budayakan mempelajarinya hingga benar benar paham,jika merasa belum paham bisa ajukan pertanyaan di komentar atau contact facebook saya atau email fickrymhd@gmail.com
