Siapkan alat dan bahan :
- Software Cx Programmer
- Software Cx Supervisior
- Contoh Program Cx Programmer
- Controh Program Cx Supervisior
- Laptop
CATATAN !
a. Pastikan tipe plc pada cx supervisior dan cx programmer sama !
b. Pastikan alamat input / output yang dituju sudah benar !
STEP by STEP
1. Sebelum kita melangkah pada software cx supervisior, kalian buat terlebih dahulu program lampu on off dengan tombol dengan menggunakan software cx programmer, untuk contoh saya membuat program lampu on off dengan tombol menggunakan plc CJ1M, bagi yang belum paham bagaimana cara menggunakan sofware cx programmer silahkan kalian baca disini
2. Open Software Cx Supervisior (bagi yang belum ada silahkan instal terlebih dahulu)
3. Click file > new > project > machine edition project
4. Kemudian kalian save dalam satu folder
5. Click file > save page as (save lagi dalam satu folder yang sama)
6. Jika proses save kedua file sudah berhasil maka tampilan akan seperti ini
9. Membuat point editor, point editor ini berfungsi untuk menentukan alamat yang akan kita pakai pada plc, pada menu bar kita pilih point editor, setelah itu maka akan muncul list point editor yang sudah ada, selanjutnya click kanan pilih add.
10. Setelah muncul add point, kita bisa tambah point yang baru, point yang dibutuhkan untuk latihan kali ini yaitu point on, off dan lampu yang pertama kita buat point editor on, sesuaikan setting sesuai dengan gambar dibawah, setelah sesuai kita click setup pada bagian I/O attributes, setelah muncul bagian setup kita setting pada bagian data location, data lokasi kita sesuaikan dengan ladder plc yang sudah kita buat.
Addres On
Addres Off
Addres Lamp

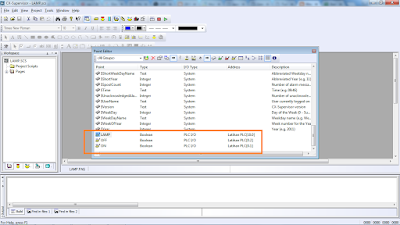

Addres yang sudah dibuat dan bisa digunakan
11.Selanjutnya kita membuat tombol on off dan indikator lampu
12.Jika tombol dan indikator lampu sudah dibuat selanjutnya kita masukan addres pada masing masing object, klik kanan pada object push button > pilih animator editor > edit point value digital > browse > masukan addres yang sudah kita buat > oke, untuk object yang lain sama dengan yang sudah saya jelaskan diatas
untuk bagian lampu, pada bagian animator editor kita pilih colour change (digital) > browse > oke
untuk memberi text pada object klik kiri pada object kemudian beri nama pada button text
masing masing object sudah mempunyaI address
13.Lanjut pada tahap akhir yaitu simulasi, pada bagian menu bar kita pilih project > run with cx simulator, tunggu beberapa saat sampai muncul simulator configuration kemudian kita masukan / browse file cx programmer yang sebelumnya sudah kita buat > oke, jika file cx programmer sudah muncul, kita run terlebih dahulu program cx programmer dengan cara tekan tombol ctrl + shift + w kemudian kita buka kembali simulator cx supervisior simulator, disana terdapat tombol on, off dan lampu yang sudah kita buat, kemudian coba kita klik tombol on pada cx supervisior simulator lihat apa yang terjadi pada lampu, jika lampu berubah warna maka sudah berhasil.
a. Pastikan tipe plc pada cx supervisior dan cx programmer sama !
b. Pastikan alamat input / output yang dituju sudah benar !
STEP by STEP
1. Sebelum kita melangkah pada software cx supervisior, kalian buat terlebih dahulu program lampu on off dengan tombol dengan menggunakan software cx programmer, untuk contoh saya membuat program lampu on off dengan tombol menggunakan plc CJ1M, bagi yang belum paham bagaimana cara menggunakan sofware cx programmer silahkan kalian baca disini
2. Open Software Cx Supervisior (bagi yang belum ada silahkan instal terlebih dahulu)
3. Click file > new > project > machine edition project
4. Kemudian kalian save dalam satu folder
5. Click file > save page as (save lagi dalam satu folder yang sama)
6. Jika proses save kedua file sudah berhasil maka tampilan akan seperti ini
7. Selanjutnya kita pilih tipe PLC yang akan kita gunakan, pada bagian menu bar kalian click device setup, bila sudah muncul lembar kotak kecil kalian click add, kemudian akan muncul kembali lembar kotak kecil select device type kalian pilih CX-Server(Fins) oke
8. Selanjutnya kita beri nama (bebas) pada text box yang sudah disediakan, pilih type plc yang akan kita gunakan untuk contoh disini saya menggunakan plc CJ1M oke
10. Setelah muncul add point, kita bisa tambah point yang baru, point yang dibutuhkan untuk latihan kali ini yaitu point on, off dan lampu yang pertama kita buat point editor on, sesuaikan setting sesuai dengan gambar dibawah, setelah sesuai kita click setup pada bagian I/O attributes, setelah muncul bagian setup kita setting pada bagian data location, data lokasi kita sesuaikan dengan ladder plc yang sudah kita buat.
Addres On
Addres Off
Addres Lamp
Addres yang sudah dibuat dan bisa digunakan
11.Selanjutnya kita membuat tombol on off dan indikator lampu
12.Jika tombol dan indikator lampu sudah dibuat selanjutnya kita masukan addres pada masing masing object, klik kanan pada object push button > pilih animator editor > edit point value digital > browse > masukan addres yang sudah kita buat > oke, untuk object yang lain sama dengan yang sudah saya jelaskan diatas
untuk bagian lampu, pada bagian animator editor kita pilih colour change (digital) > browse > oke
untuk memberi text pada object klik kiri pada object kemudian beri nama pada button text
masing masing object sudah mempunyaI address
13.Lanjut pada tahap akhir yaitu simulasi, pada bagian menu bar kita pilih project > run with cx simulator, tunggu beberapa saat sampai muncul simulator configuration kemudian kita masukan / browse file cx programmer yang sebelumnya sudah kita buat > oke, jika file cx programmer sudah muncul, kita run terlebih dahulu program cx programmer dengan cara tekan tombol ctrl + shift + w kemudian kita buka kembali simulator cx supervisior simulator, disana terdapat tombol on, off dan lampu yang sudah kita buat, kemudian coba kita klik tombol on pada cx supervisior simulator lihat apa yang terjadi pada lampu, jika lampu berubah warna maka sudah berhasil.
Budayakan mempelajarinya hingga benar benar paham,jika merasa belum paham bisa ajukan pertanyaan di komentar atau contact facebook saya atau email fickrymhd@gmail.com
