DHT 11 Arduino

ACCES DHT11 HUMIDITY

VIA ARDUINO

Salam elektro,sensor dht11 ini bisa membaca suhu dan kelembaban pada lingkungan sekitar dengan menggunakan library

TOLONG BACA DENGAN DETAIL !

Siapkan alat dan bahan :

• Arduino Uno/Nano/Mega (sama saja)
• DHT 11 Module
• Kabel jumper disesuaikan
• Breadboard
• Kabel usb
• Laptop
• Software arduino ide
• Download library <dht.h> (tutorial instal library klik disini)
• Download schematic pdf

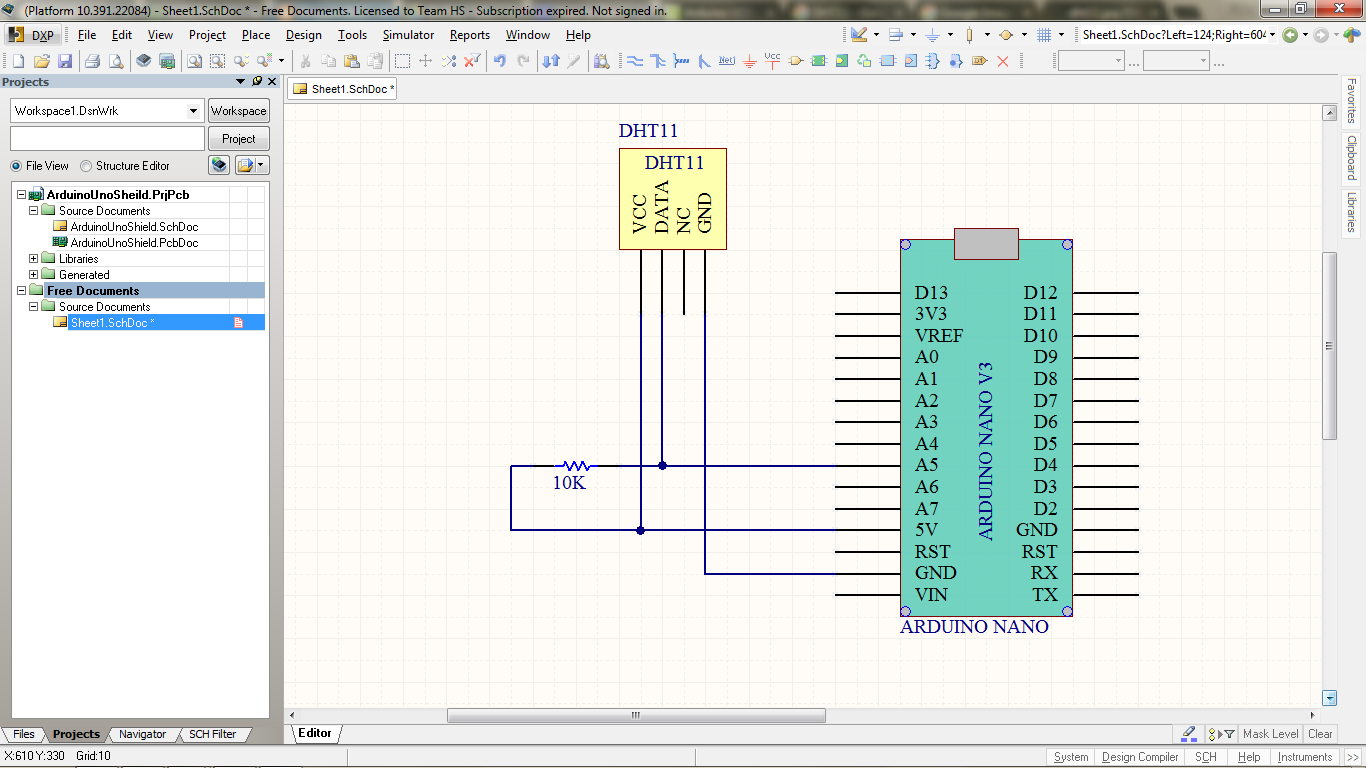

1. Sambungkan DHT11 dengan board arduino

CATATAN !
a. Beri pullup resistor 10k pada pin data agar hasilnya lebih akurat (reference datasheet)

2. Copy paste sketch/program di bawah ini  ke dalam software arduino

/*
 * DHT 11 Sensor Humidity
 * By Fickry Muhammad
 */

#include <dht.h>

dht DHT;

#define DHT11_PIN A5

void setup(){
  Serial.begin(9600);
  Serial.print("aruselektronika.blogspot.co.id");
  delay(300);
}

void loop()
{
  int chk = DHT.read11(DHT11_PIN);
  Serial.print("Temperature = ");
  Serial.println(DHT.temperature);
  Serial.print("Humidity = ");
  Serial.println(DHT.humidity);
  delay(1000);
}

3. Verify program arduino,apabila tidak terjadi error lanjut dengan proses upload

4. Upload program,apabila succes akan muncul tulisan done uploading,apabila ada yang belum tahu bagaimana cara upload code/sketch ke board arduino bisa baca disini

5. Sekarang kalian coba buka serial monitor pada software arduino,amati data perubahan yang masuk pada serial monitor
